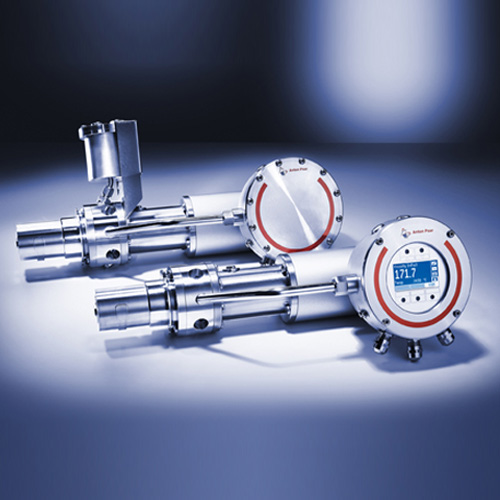

| 型號 | L-Vis 510 | L-Vis 520 Ex |
|
測量原理
|
動態液體壓力
|
動態液體壓力
|
|
粘度
|
||
|
測量范圍
|
1 mPa.s 至 50.000 mPa.s
|
1 mPa.s 至 50.000 mPa.s
|
|
典型精度
|
1 %
|
1 %
|
|
典型重復性
|
0.5 %
|
0.5 %
|
|
條件
|
||
|
樣品溫度范圍
|
-5 °C 至 +200 °C
|
-5 °C 至 +195 °C
|
| 環境溫度 |
-20 °C 至 +40 °C
|
-20 °C 至 +40 °C
|
|
樣品壓力范圍
|
0 bar 至 25 bar
|
0 bar 至 25 bar
|
|
外殼
|
||
|
材料
|
不銹鋼，陽極氧化鋁
|
不銹鋼，陽極氧化鋁
|
|
尺寸（長 x 寬 x 高）
|
400 mm x 200 mm x 180 mm
|
400 mm x 200 mm x 240 mm
|
|
重量
|
約 12 kg
|
約 13kg
|
|
法蘭類型
|
帶焊接部件的 L-Vis 法蘭 DN60
（200 °C 下為 25 bar）；
帶適配器的 L-Vis 法蘭 DN60
（100 °C 下為 25 bar，200 °C 下為 20
bar）；
EN 1092-1/05/DN80/PN16，
EN 1092-1/05/DN100/PN16
ANSI 法蘭 3"、4" CL 150
VARIVENT® N 型（135 °C 下為 10 bar）
|
帶焊接部件的 L-Vis 法蘭 DN60
（200 °C 下為 25 bar）；
帶適配器的 L-Vis 法蘭 DN60
（100 °C 下為 25 bar，200 °C 下為 20
bar）；
EN 1092-1/05/DN80/PN16，
EN 1092-1/05/DN100/PN16
ANSI 法蘭 3"、4" CL 150
VARIVENT® N 型（135 °C 下為 10 bar）
|
|
傳感器
|
||
|
浸液部件
|
不銹鋼 No. 1.4542，金剛石涂層碳化硅密封
件，氟橡膠 O 形密封圈
|
不銹鋼 No. 1.4542，金剛石涂層碳化硅密封
件，氟橡膠 O 形密封圈
|
|
安裝尺寸（長度 x 直徑）
|
最小 130 mm x 最小 100 mm
|
最小 130 mm x 最小 100 mm
|
|
安裝
|
直路安裝、旁路安裝、罐體安裝
|
直路安裝、旁路安裝、罐體安裝
|
|
安裝方向
|
水平和垂直方向
|
水平
|
|
密封
|
單機械密封
|
采用緩沖液的雙機械密封
|
|
操作終端
|
||
|
顯示屏
|
35 mm x 60 mm 顯示屏（含光學按鈕）
|
35 mm x 60 mm 顯示屏（含光學按鈕）
|
|
模擬/數字通信
|
||
|
模擬輸出
|
2 x 4 至 20 mA
|
2 x 4 至 20 mA
|
|
數字輸出
|
1 x
|
1 x
|
|
數字輸入
|
1 x
|
1 x
|
|
現場總線通訊
|
PROFIBUS DP、PROFINET、Modbus TCP、
EtherNet/IP、DeviceNet
|
PROFIBUS DP、PROFINET、Modbus TCP、
EtherNet/IP、DeviceNet
|
|
電源
|
DC 24 V，3.75 A
|
DC 24 V，3.75 A
|
|
保護等級
|
IP 65
|
IP 65
|
|
危險區域
|
否
|
ATEX/IECEx: II 2 G Ex d IIB T6 Gb
Class I, DIV 1, Groups C and D, T6 (USA)
Class I, DIV 1, Groups C and D, T6 (Canada)
|
